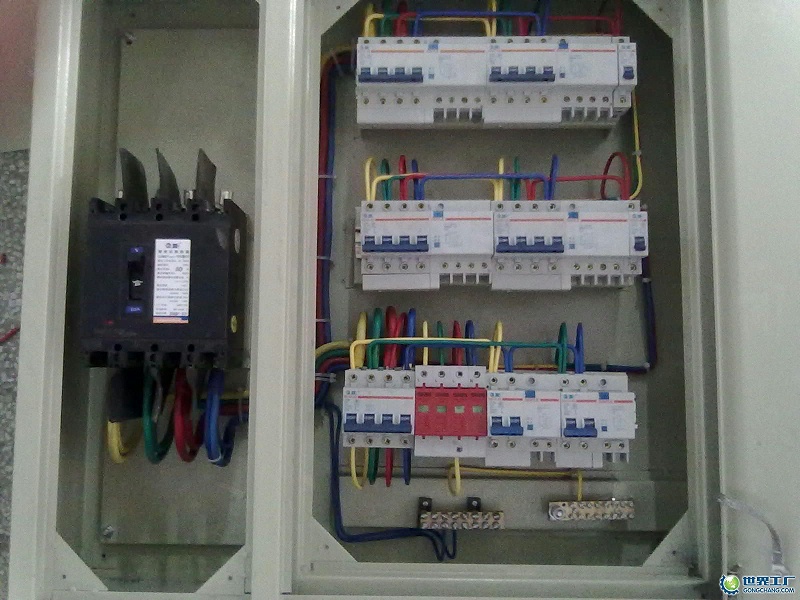

                低压配电箱xl 21, 当线路发生短路故障时，短路电流超过电磁脱扣器的瞬时脱扣整定电流，电磁脱扣器产生足够大的吸力将衔铁吸合，通过杠杆推动搭钩与锁扣分开，从而切断电路，实现短路保护。低压断路器出厂时，电磁脱扣器的瞬时脱扣整定电流一般整定为10IN（IN为断路器的额定电流）。 欠压脱扣器的动作过程与电磁脱扣器恰好相反。需手动分断电路时，按下分断按钮即可。

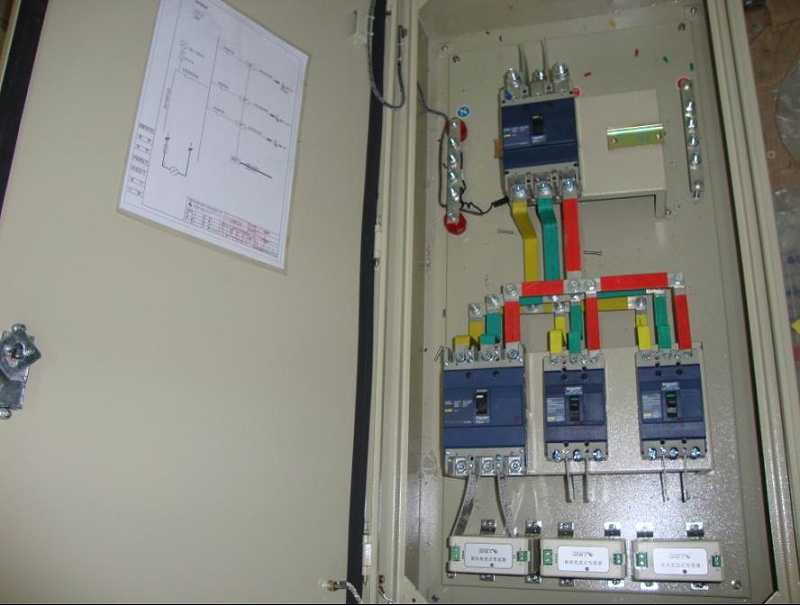

               低压配电箱xl 21,DZ10型低压断路器。DZ10系列为大电流系列，其额定电流的等级有100 A、250 A、600 A这3种，分断能力为7～50 kA。在机床电气系统中常用250 A以下的等级作为电气控制柜的电源总开关。通常将其装在控制柜内，将操作手柄伸在外面，露出“分”与“合”的字样。 DZ10型低压断路器可根据需要装设热脱扣器（用双金属片作过负荷保护）、电磁脱扣器（只作短路保护）和复式脱扣器（可同时实现过负荷保护和短路保护）。 DZ10型低压断路器的操作手柄有以下3个位置。

              低压配电箱xl 21,合闸位置。手柄向上扳，跳钩被锁扣扣住，主触点闭合。自由脱扣位置。跳钩被释放（脱扣），手柄自动移至中间，主触点断开。分闸和再扣位置。手柄向下扳，主触点断开，使跳钩又被锁扣扣住，从而完成了“再扣”的动作，为下一次合闸做好了准备。如果断路器自动跳闸后，不把手柄扳到再扣位置（即分闸位置），就不能直接合闸。 DZ10型低压断路器采用钢片灭弧栅，因为脱扣机构的脱扣速度快，灭弧时间短，一般断路时间不超过一个周期（0.02 s），断流能力就比较大。
