配电柜电度表-怎么接线【千亚电气】

返回列表 来源: 发布日期: 2019.12.08

电压配电柜安装电度表,由于电流比较大,不能使用直接式电度表,需要接互感器。

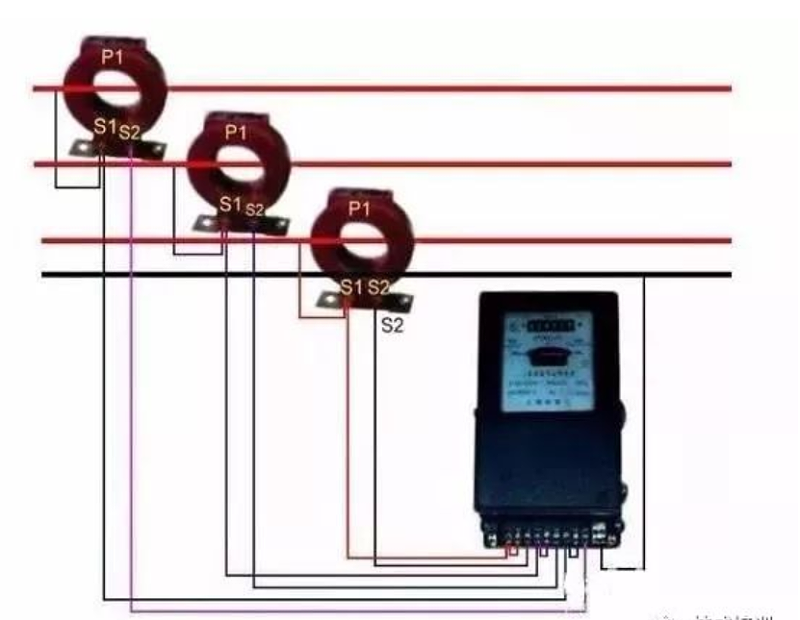

配电柜电度表 ,首先我们连接一下总体接线原理图,总共需要接电流互感器3组6根线,电压线3根,零线1根。如下图所示

QQ图片20191208172344

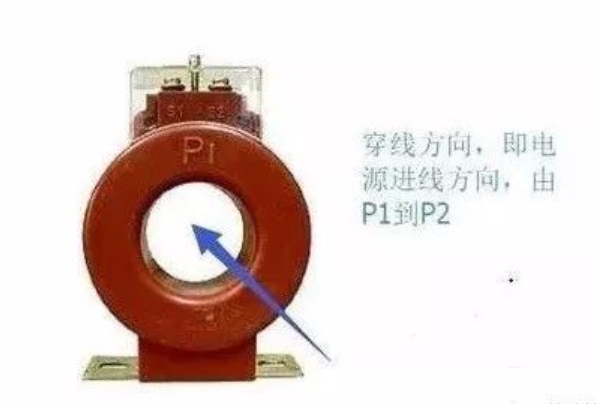

配电柜电度表,先将三个互感器穿在三根火线A相B相C相上,方向是沿着电流的进线方向,对应互感器从P1到P2穿过,如下图所示,P1,P2互感器有标识。

2

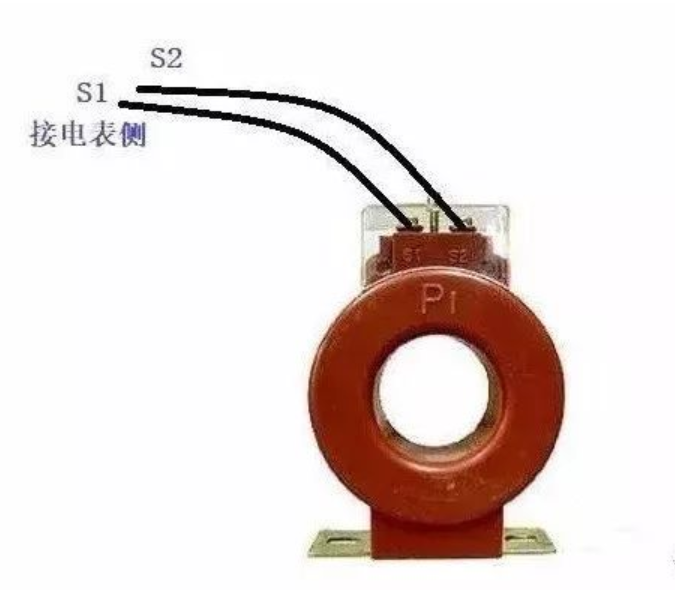

配电柜电度表,接互感器的信号线S1,S2,用1.5mm的多芯铜线,将三个互感器上S1、S2端子引出,如下图所示

3

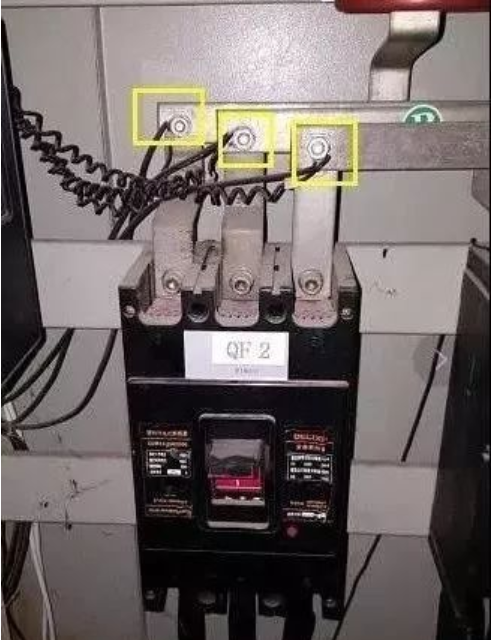

配电柜电度表,接电压线,从ABCN相电源上并联4根电压取样线,同样使用1.5mm的多芯铜线,如下图所示

4

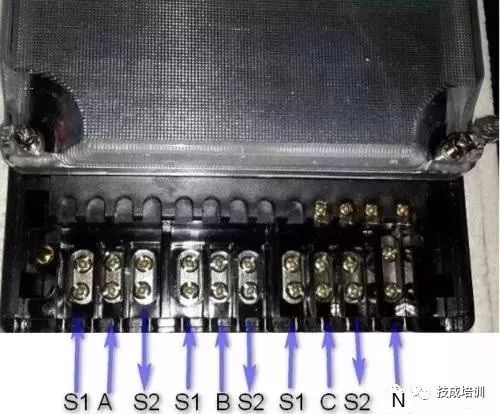

打开电表的接线端盖,端盖后面有接线图可以参考,如下图所示

穿A相的互感器的S1S2接线为S1--1 S2--3 A线电压线接2

穿B相的互感器的S1S2接线为S1--4 S2--6 B线电压线接5

穿C相的互感器的S1S2接线为S1--7 S2--9 C线电压线接8

N线接10

如下图所示


1
