配电柜进线柜-铜排使用量该怎样计算呢【千亚电气】

返回列表 来源: 发布日期: 2019.12.10

配电柜进线柜,有柜顶进线,柜侧进线,柜底进线之分(一般都是电流电缆进线),柜顶进线一般需要ABCN四相母排出顶200mm左右,无进线刀开关的进线柜ABC三相单排出柜顶在1.5m一条左右,有进线刀开关的也差不多,因为加了进线刀开关,进线断路器需要向下面移。

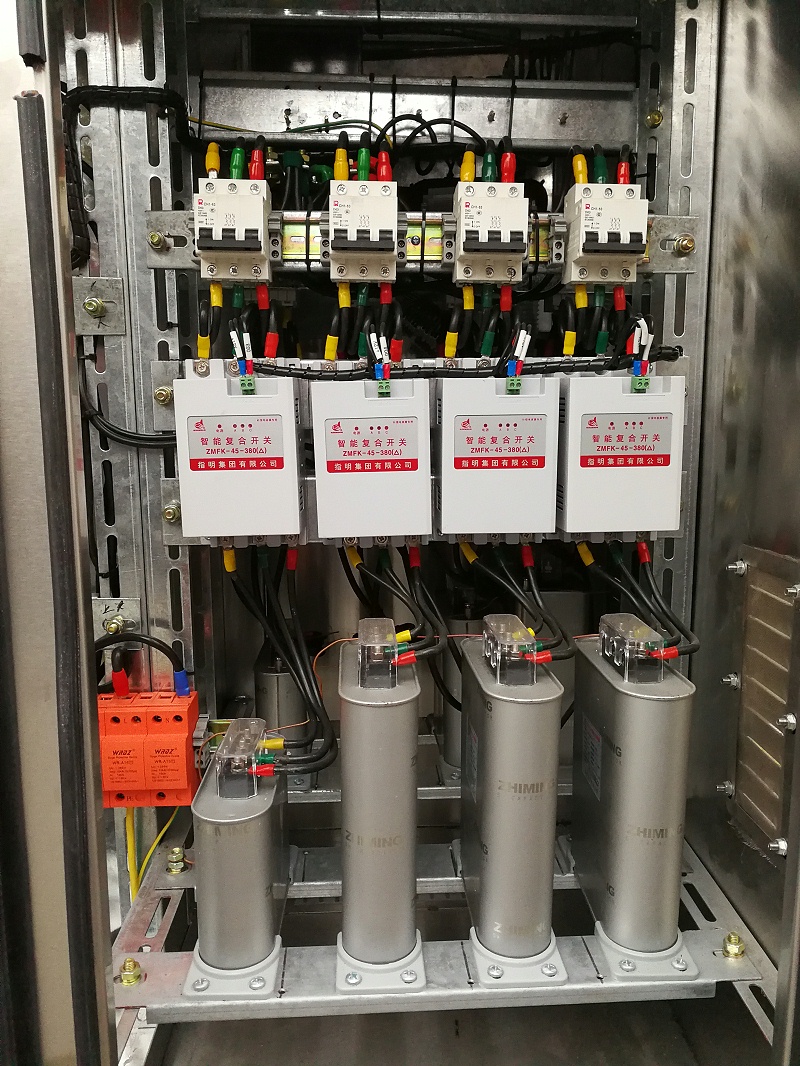

IMG_20171128_164751

计算单独一台配电柜进线柜的铜排使用量如下:

第一种:不带进线刀开关的进线柜上进线的GGD要用ABC三相(1.5+1.5+1)*3=12米+零排N需要2.5米;
第二种:带进线刀开关ABC三相要用(1.5+2.2+1)*3=14.1米+零排2.5米,
第三种:侧进线不带刀开关ABC三相(0.8+1.5+1)*3=9.9米+零排N需要2米,
第四种:侧进带进线刀开关的(0.8+2.2+1)*3=12米+零排2米。
第五种:下进线(0.8+0.7)*3=4.5米。

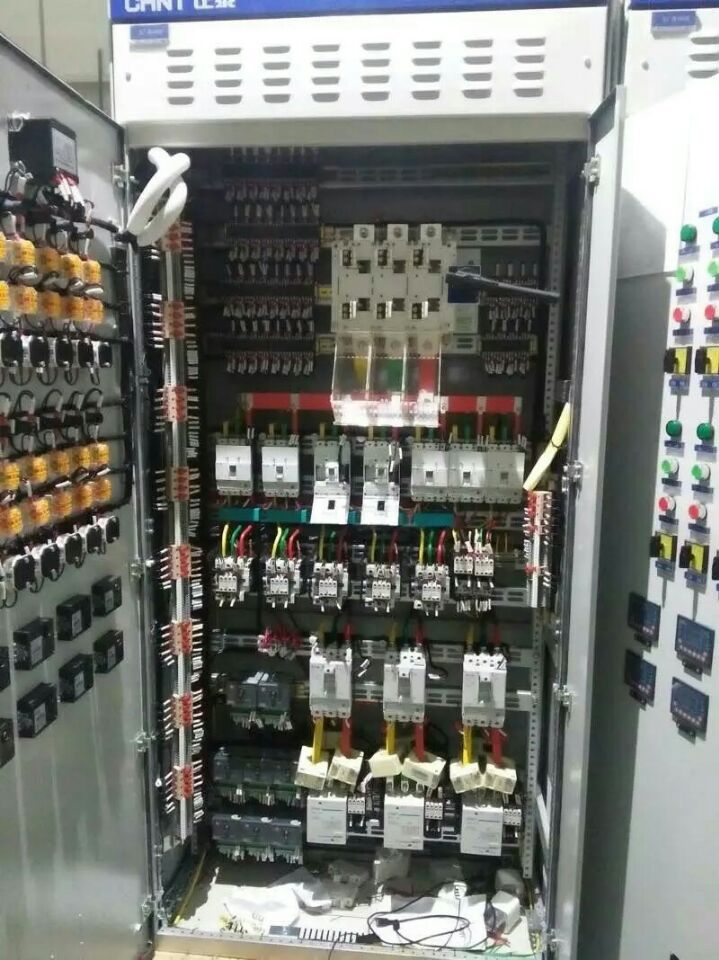

6d640d5d3e2084fc

侧进线在很多时候需要ABCN四项侧出柜体0.2米,总共3米左右,为方便客户连接变压器。配电柜进线柜的铜排费用一般都占成本的50%以上,设计,安装,铜排制作任何一步都直接决定铜排的使用量,所以我们在报价过程中,一定要根据图纸要求报价,图纸不明确的要及时和客户及公司内部技术沟通。
