配电箱(柜)的机械要求有哪些?

返回列表 来源: 发布日期: 2019.12.12

      配电箱箱体选用的钢板厚度不小于1.5mm,配电柜柜体厚度不小于2.0mm材质可以是冷轧钢板或不锈钢制成,钢板箱门、钢板盘面厚度不小于2.0mm。背板的厚度不小于3.0mm。同时在非落地式配电箱背面的左下角和右上角焊出两个承接耳,承接耳采用40*4的扁钢,扁钢长度为10cm。配电箱(柜)内部电气元件的接法与装配位置合理、进出线预留空洞数量、大小、形状及配电箱(柜)的安装方式等必须符合国家标准、图集、设计图纸具体参数的要求。预留的进出线开孔或敲落孔应有相应的密封件,在进出线装配完毕后能保证达到三级密封要求。

微信图片_20191025082611

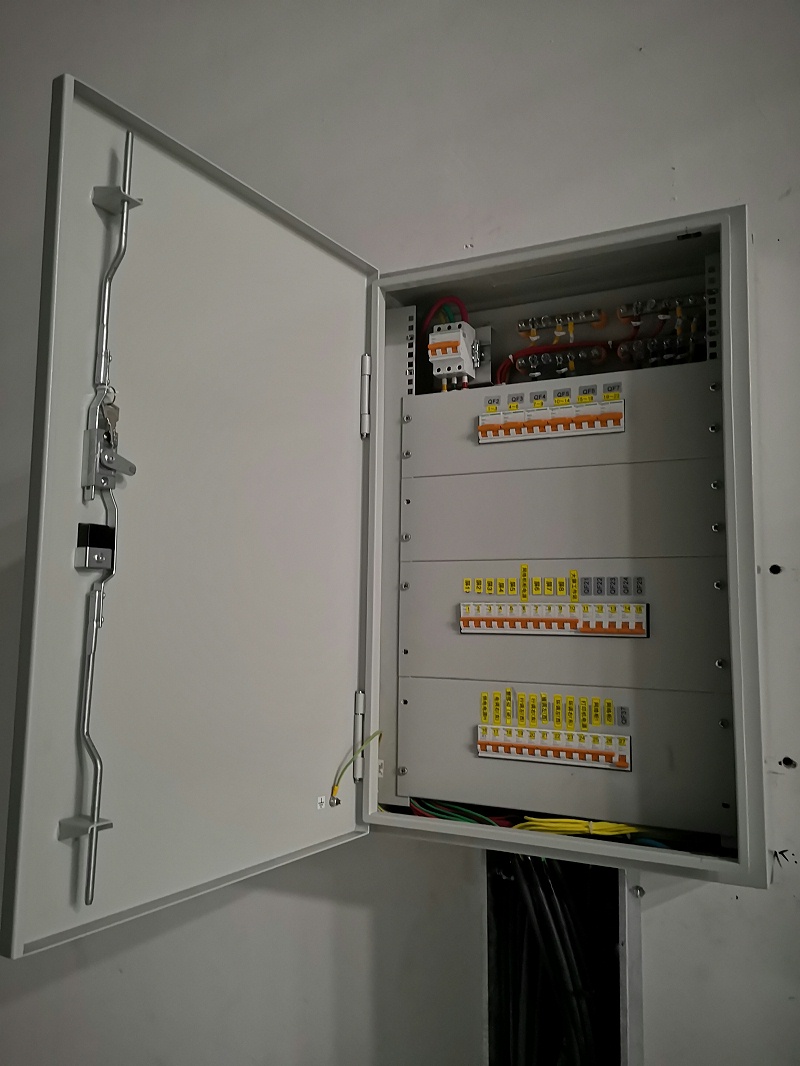

      配电箱(柜)的焊接、螺栓连接均应牢固,焊缝应均匀、光洁、无焊皮、焊穿、气孔等不良现象;螺栓的连接应有平、弹簧垫圈、外露丝扣2—5扣。配电箱(柜)内部零件、开孔边缘应平整光滑、无毛刺及裂口等。箱(柜)的活动部件启毕灵活,在开闭过程中不得损坏涂层或镀层,开启角度不小于90度,门锁采用暗锁,门锁应牢固可靠,在锁上后不应有明显的晃动,门铰链采用金属镀铬,当门长大于1.2米时装设三个铰链,小于1.2米时可采用两个,铰链应有足够的承重能力,在四倍承重时(不小于10kg)保证不会产生永久性的变形。

微信图片_20191025082624

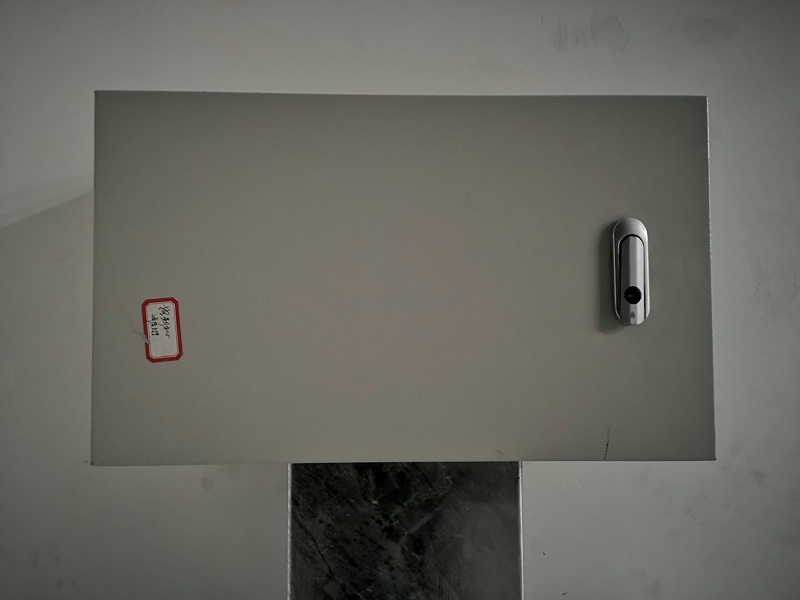

      配电箱(柜)的门与门,门与壳体之间的缝隙必须一致,缝隙小于1mm,缝长大于1米时,均匀差不大于1.5mm。每台配电箱(柜)的铭牌必须采用金属制铭牌,铭牌中至少有产品名称、型号、厂家名称、主要技术参数,出厂编号、生产日期等六项。铭牌应固定在前面板显见处,具体位置应美观合理,固定要求牢固。
