布置低压配电箱时的五个注意事项

返回列表 来源: 发布日期: 2019.09.05

低压配电箱设备的布置要遵循安全、可靠、适用和经济等原则,并应便于安装、操作、搬运、检修、试验和监测, 布置配电设备时应采取必要的安全措施,如有危险电位的裸带电体应加遮护或置于人的伸臂范围之外。当采用遮护物和外罩有困难时,可采用阻挡物进行保护,布置时还有以下几点要求:

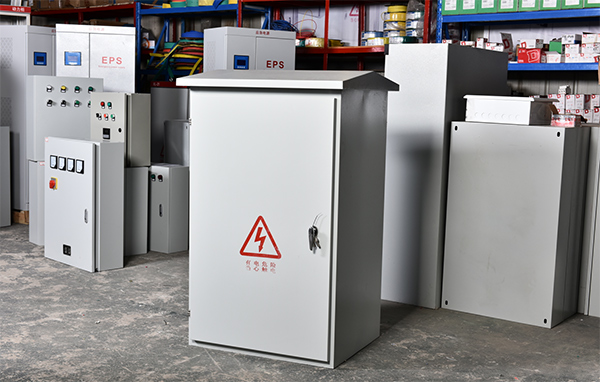

低压配电箱

(1)变电所低压配电室的配电设备布置,应符合国家标准《10kV及以下变电所设计规范》的规定。配电室的位置应靠近用电负荷中间。

(2)配电室内除本室需用的管道外,不应有其他的管道通过。室内管道上不应设置阀门和中间接头;水、气管道与散热器的连接应采用焊接。配电屏的上方及电缆沟内不应敷设水、气管道。

(3)落地式配电箱(柜)的底部宜抬高,室内宜高出地面50mm以上,室外应高出地面200mm以上,如图1所示。底座周围应采取封闭措施,并应能防止鼠、蛇类等小动物进入箱内。 树上鸟教育电气设计在线视频教学课程

(4)同一配电室内并列的两段母线,当任一段母线有一级负荷时,母线分段处应设防火隔断措施。当高压及低压配电设备设在同一室内时,且两者有一侧柜顶有裸露的母线,两者之间的净距不应小于2m。

(5)成排布置的配电屏,其长度超过6m时,屏后的通道应设两个出口,并宜布置在通道的两端,当两出口之间的距离超过15m时,应增加出口数量。成排布置的配电屏,其屏前和屏后的通道较小宽度应符合规定。
