如何选购低压开关柜?

返回列表 来源: 发布日期: 2019.09.04

低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业,作为输电、配电及电能转换之用。在选购低压开关柜时需要考虑以下五个因素:

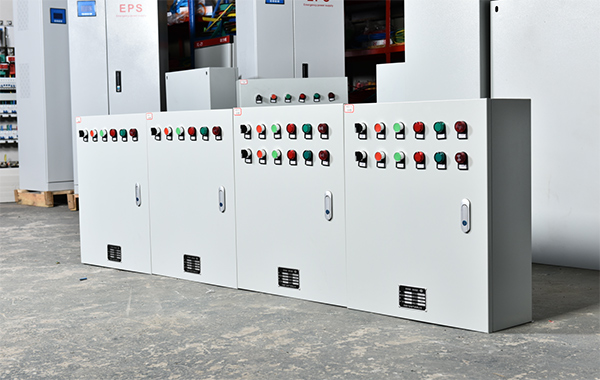

低压开关柜

1. 环境条件与防护等级要求

对于非正常环境条件,如灰尘较多或者须防滴水等,选择时应考虑采用高防护等级开关柜,如IP42、IP54等。

对于高温环境或者采用高防护等级时,低压开关柜内所有一次载流元器件,均需增加母排载流面积、增大电器元件的壳架电流等级。

2. 安装方式与柜体结构要求

低压开关柜通常为落地安装,前后维修通道必需大于规定值。实际尺寸与具体型号有关,通常要求柜前操作距离不小于1800毫米,柜后不小于1000毫米。

开关柜安装位置靠墙时,要求柜前接线、柜前操作、柜前检修。对开关柜宽度要求较严格时,可采用柜后接线、柜前操作的布置方式。

3. 内部分格形式与柜体结构要求

当供电可靠性要求不是很高,当某个回路发生故障可以切断上级电源进行检修时,考虑采用分隔形式为2a的低压固定式开关柜。当对供电可靠性要求很高时,可采用分隔形式更高的低压开关柜,最高为4b。

4. 水平母线额定电流、水平母线规格及低压进线断路器选择

水平母线规格的选择与很多方面有关,要求关注的几个主要方面是:环境温度、开关柜的通风情况(防护等级)、电源接入点的最大短路容量及短路阻抗、最大负载电流、正常负载电流、水平母排的布置方式、投入资金限制等。

对于上级电源接入点为变压器时,通常要求开关柜水平母线额定电流为变压器容量的两倍左右。进线断路器的运行短路电流大于变压器最大相间短路电流值,额定电流等于水平母线额定电流值。

5. 系统接线方式选择

现阶段国内多使用交流电源,接线方式有TN-S、TN-C、TN-C-S、IT等,其中以TN-S最常见。TN系统为三相四线系统为中性点直接接地,IT系统为中性点不接地或经高阻接地。

由于负载供电要求不同,从供电可靠性出发,在部分重要的工业用电厂所常要求采用IT接线方式,特别是对于交流690伏电压等级的矿山供电低压开关柜。

对于一般工业用电,系统接线方式常采用TN-C或TN-S系统接线方式,对于大电流系统常采用TN-C系统接线方式,进出线断路器均为3极。
