什么是配电柜成套设备主电路用接插件【千亚电气】

返回列表 来源: 发布日期: 2019.12.27

          什么是配电柜成套设备主电路用接插件, 行业标准JB/T103232016规定了主电路用接插件的技术项目、指标、要求等。配电柜成套设备主电路用接插件要有好的绝主电路用接插件在抽出式低压成套开关柜的主回路中使用,热性能,在一一定缘性能,否则绝缘击穿会引起回路短路 :主电路用接插件要有较好的主电路用接插件应有好的阻温度时,不能受热变形而使电气间隙、爬电距离小于规定要求;燃性能,遇到低于规定着火危险温度时,应阻燃:实际使用时,各主回路会经常断开、团合,这就要求主电路用接插件要能承受一定的机械寿命。

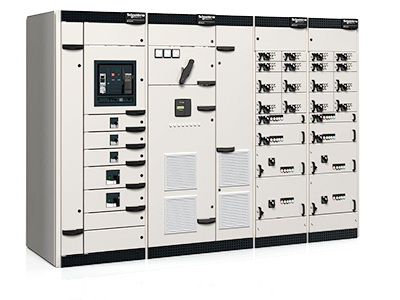

施耐德授权Blokset 低压开关柜

         什么是配电柜成套设备主电路用接插件,3C认证要求的主要技术参数如下:
1)配电柜成套设备主电路用接插件耐热性能试验检验方法: 支持或固定载流部件和接地部件的绝缘材料制成之部件,在温度为(125+2) C承受球面压力试验,被试部件平面放置在由钢性平板支持的水平位置,钢板厚度至少为5mm。钢球之直径为5mm,持续时间为1h。球上垂直施加在被试表面上之力为20N。试后移去钢球,把试品立即浸入冷水中,在10s内应冷却至接近室温。然后测量钢球沉入试品的直径,应不超过2mm。
2)配电柜成套设备主电路用接插件着火危险性能试验检验方法:灼热丝顶端的试验温度为960士15C,试验时间为(30士1)s。
3)配电柜成套设备主电路用接插件介电性能检验方法:试验电压施加部位:见标准GB/T14048.1-20127.2.3的规

定:冲击耐受电压施压次数:正负极性各3次,每次间隔不少于ls.冲击耐受电压值:额定冲击耐受电压优先值(1.2/50μs)4kV或6kV,工频耐压值:2000、2500V或3000V,无放电现象为合格。(注:额定冲击耐受电压值及工频耐压值按上述标准的相关条款选定。)

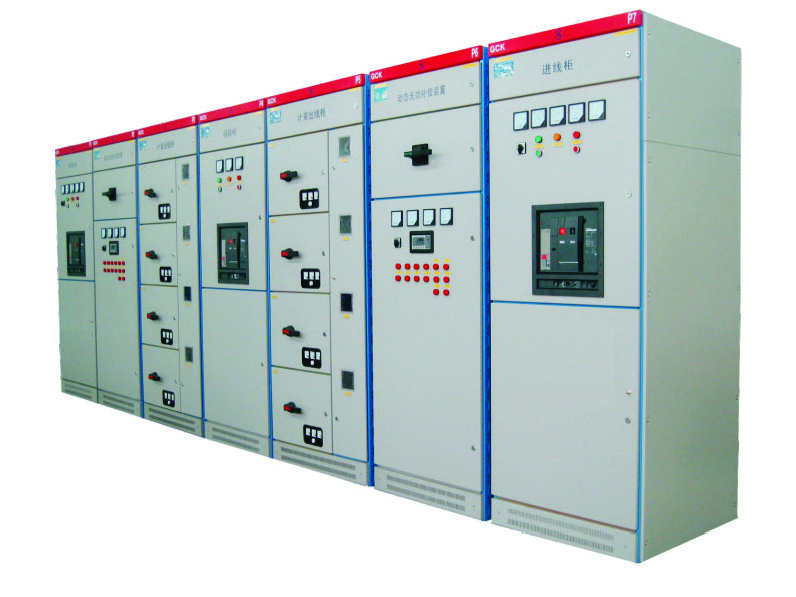

开关柜

4)配电柜成套设备主电路用接插件机械寿命试验:试验可在模拟的抽出式功能单元试验设备中,也可以在成套开关设备的整机柜上进行。从试验位置至接通位置再返回试验位置为1个循环,连续进行500次,操作频率为5次/min,试验后测量各部位的温升值不得超过试验前的10K。例1:DMC材料的主电路用接插件
