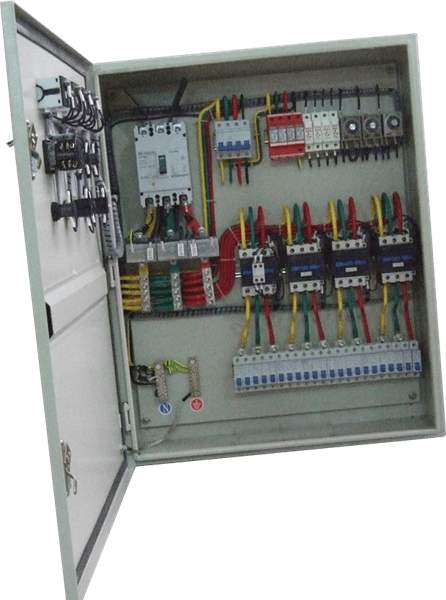

配电箱成套设备剩余电流动作断路器,家用和类似场所用剩余电流动作断路器主要包括三个部分 :
一是检测部分, 其关键的元件是零序电流互感器:
二是感受比较部分,其关键部件是比较放大器和剩余电流动作脱扣器:
三是执行部分,其关键是主断路器的有关部分。

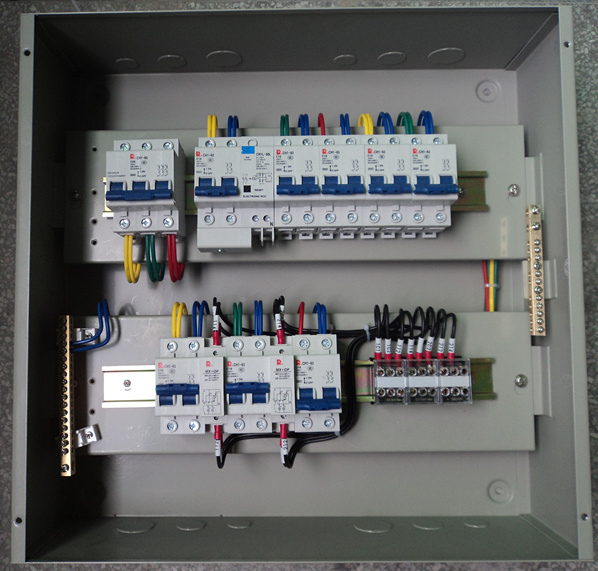

配电箱成套设备剩余电流动作断路器,家用和类似场所用剩余电流动作断路器其动作原理是通过零序电流互感器检测回路中零序电流(即有无泄漏电流),通过放大器将信号放大,然后与设定值进行比较,如超过规定值(设定值),则漏电脱扣器动作,带动主断路器动作另有一试验回路便于使用人员日常检测动作的可靠性。该产品般用在低压成套开关设备(如PZ30配电箱)中,如果线路中有危机人身安全的漏电电流或设备绝缘损坏,产生接地故障电流而不能动作,将不能起到保护人身安全和设备正常使用的作用。例1:某型号漏电断路器(见图4-3-1)主要技术参数如下:Ue:AC230V;In:25A、40A;IAn:0.03A;AC型;IAm:500A电子式;1P+N
