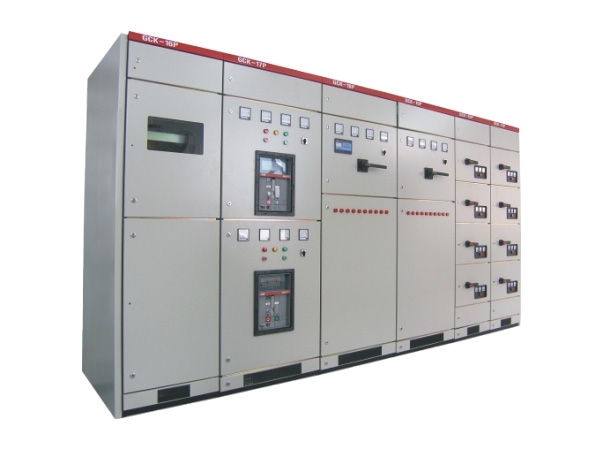

抽拉式低压配电柜【千亚电气】

抽拉式低压配电柜,按钮的安装与连接

①抽拉式低压配电柜,安装控制按钮时，先测量出按钮螺纹的直径，在控制面板上钻出相应的安装孔，退出按钮螺母，将按钮螺纹柱由控制面板的背面穿出，调整螺纹柱上的挡块至适当位置，再从控制面板正面将螺母旋上螺纹柱并紧固。

②抽拉式低压配电柜,将按钮安装在面板上时，应布置整齐，排列合理。可根据电动机启动的先后次序，从上到下或从左到右排列。

③抽拉式低压配电柜,同一设备运动部件有几种不同的工作状态时，应使每一对相反状态的按钮安装在一组。

④抽拉式低压配电柜,按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。

⑤抽拉式低压配电柜,一般情况下，一个按钮总有一副动合触点及一副动断触点，连线之前应用万用表电阻挡分清相对应的触点。但也有的各有两副触点并带有指示灯，接线时应注意。

⑥抽拉式低压配电柜,为了应付紧急情况，当按钮板上安装的按钮较多时，应用红色蘑菇头按钮作总停按钮，且应安装在显眼且容易操作的地方。

抽拉式低压配电柜热继电器的安装与连接

①抽拉式低压配电柜,首先核对热继电器规格是否符合控制对象的过载保护技术要求。热继电器只能作为电动机的过载保护，而不能作为短路保护，常与接触器和熔断器组合使用。

②抽拉式低压配电柜,热继电器的热元件应串接在主电路中，其动断控制触点应串接在辅助电路中。

③抽拉式低压配电柜,热继电器的工作原理是电流通过发热元件发热，推动双金属片动作。热量的传递有对流、辐射和传导三种方式。其中对流具有方向性，热量自下向上传输。在安放时，如果发热元件在双金属片的下方，双金属片就热得快，动作时间短；如果发热元件在双金属片的旁边，双金属片热得较慢，热继电器的动作时间长。

④抽拉式低压配电柜,当热继电器与其他电器安装在一起时，应注意将其安装在其他发热电器的下方，以免动作特性受到其他电器发热的影响。

⑤抽拉式低压配电柜,热继电器的整定电流应按电动机的额定电流自行调整，绝对不允许弯折双金属片。

⑥抽拉式低压配电柜,一般热继电器应置于手动复位的位置上，若需要自动复位时，可将复位螺钉沿顺时针方向旋转。
