低压配电箱价钱【千亚电气】

返回列表 来源: 千亚电气 发布日期: 2020.02.17

                  低压配电箱价钱, DZ5-20型低压断路器为小电流系列,其外形和结构如图所示。断路器主要由动触点、静触点、灭弧装置、操作机构、热脱扣器、电磁脱扣器及外壳等部分组成。其结构采用立体布置,操作机构在中间,上面是由加热元件和双金属片等构成的热脱扣器,用于过载保护。热脱扣器还配有电流调节装置,可以调节整定电流。

c05df709c8874f3fd890512c6f59e050

                 低压配电箱价钱,下面是由线圈和铁芯等组成的电磁脱扣器,作短路保护,它也有一个电流调节装置,调节瞬时脱扣整定电流。主触点在操作机构后面,由动触点和静触点组成,配有栅片灭弧装置,用以接通和分断主回路的大电流。另外,还有动合辅助触点、动断辅助触点各一对。动合触点、动断触点指的是在电器没有外力作用、没有带电时触点的自然状态。当接触器未工作或线圈未通电时,处于断开状态的触点称为动合触点(有时称常开触点),处于接通状态的触点称为动断触点(有时称常闭触点)。

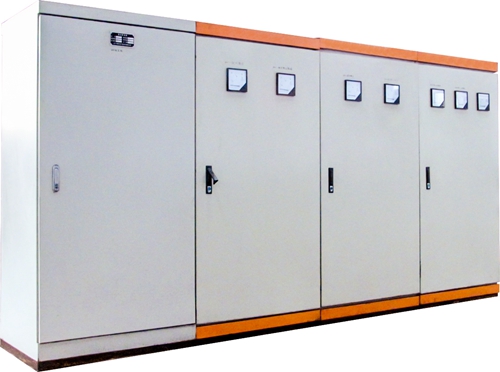

XL-21低压动力配电箱

                低压配电箱价钱,辅助触点可作为信号指示或控制电路用。主触点、辅助触点的接线柱均伸出壳外,以便于接线。在外壳顶部还伸出接通(绿色)和分断(红色)按钮,通过储能弹簧和杠杆机构实现断路器的手动接通和分断操作。 低压断路器的工作原理如图2-9所示。使用时,断路器的三副主触点串联在被控制的三相电路中,按下接通按钮时,外力使锁扣克服反作用弹簧的反力,将固定在锁扣上面的动触点与静触点闭合,并由锁扣锁住搭钩使动、静触点保持闭合,开关处于接通状态。


6699a6fe6a140bf363899bd2992f01ba

                低压配电箱价钱,当线路发生过载时,过载电流流过热元件产生一定的热量,使双金属片受热向上弯曲,通过杠杆推动搭钩与锁扣脱开,在反作用弹簧的推动下,动、静触点分开,从而切断电路,使用电设备不致因过载而烧毁。
