低压配电箱取样【千亚电气】

返回列表 来源: 千亚电气 发布日期: 2020.02.17

                  低压配电箱取样 , 漏电保护断路器。漏电保护断路器通常称为漏电开关,是一种安全保护电器,在线路或设备出现对地漏电或人身触电时,迅速自动断开电路,能有效保证人身和线路的安全。电磁式电流动作型漏电保护断路器工作组原理如图 所示。  电磁式电流动作型漏电保护断路器工作组原理 漏电保护断路器主要由零序互感器TA、漏电脱扣器 WS、试验按钮“SB”、操作机构和外壳组成。

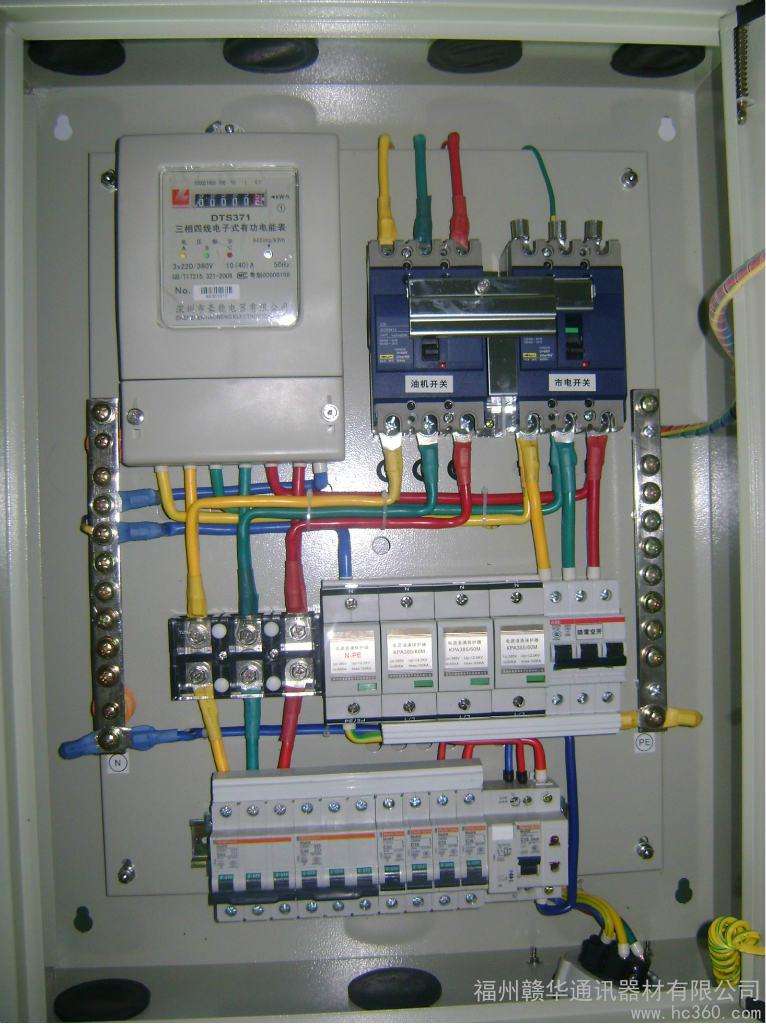

timg (37)

                 低压配电箱取样,实质上就是在一般的自动开关中增加一个能检测电流的感受元件零序互感器和漏电脱扣器。零序互感器是一个环形封闭的铁芯。主电路的三相电源线均穿过零序互感器的铁芯,为互感器的一次绕组。环形铁芯上绕有二次绕组,其输出端与漏电脱扣器的线圈相接。在电路正常工作时,无论三相负载电流是否平衡,通过零序电流互感器一次侧的三相电流相量和为零,二次侧没有电流。

timg (58)

                 低压配电箱取样,当出现设备漏电和人身触电时,漏电或触电电流将经过大地流回电源的中性点,因此零 序电流互感器一次侧三相电流的相量和就不为零,互感器的二次侧将感应出电流,该感应电流使漏电脱扣器的铁芯和衔铁吸合,通过传动部分主触点分断,从而切断主电路,保障了设备和人身安全。 为了经常检测漏电开关的可靠性,开关上设有试验按钮,试验按钮与一个限流电阻R串联后跨接于两相线路上。当按下试验按钮后,漏电断路器立即分闸,证明该开关的保护功能良好。

timg (5)
