相信大家通过这段时间小编的介绍，对高低压配电柜各种知识的分享与讲解，对配电柜也有了一定的了解，那么我们配电柜厂家在生产它的时候在柜内接线工艺上应力求可靠、实用、美观，便于施工操作及维护检修。一次接线应横平竖直，简洁大方，二次线避免给人杂乱无章，摸不着头绪的感觉，严格按照电气接线规范生产。
1、电缆整理
1.1、电缆整理应层次分明、曲率一致、松紧适度，严禁扭曲、交叉或杂乱无章。
1.2、电缆的固定应采用绑线或尼龙扎带，扎带规格应与电缆的粗细要求相符且应规格一致，留头方向统一，扎带过长的部分应予剪除。
2、电缆头制作
2.1、电缆开剥时应小心从事，力度适中，严禁伤及线芯绝缘。
2.2、电缆头的制作材料应使用塑料带和黑色塑料绝缘粘胶带。
2.3、做头时以红色塑料带有序缠绕，成型后用黑色塑料胶带封口。
2.4、做头时以塑料带对折后绷紧缠绕，缠绕时应紧紧贴近芯线和护套接口处，上端头截面平齐且垂直于电缆轴线，成型后为坚固密实的圆筒状，表面光洁、形体美观、严禁出现纺缍形。
2.5、电缆头的长度以26mm左右为宜，直径不大于电缆护套外径2mm，电缆头在护套上的包扎长度一般为13mm左右。
2.6、电缆绑扎成束后，电缆头应高度一致在同一水平面上。
2.7、电缆的屏蔽层、带、芯应可靠外引以便接地。

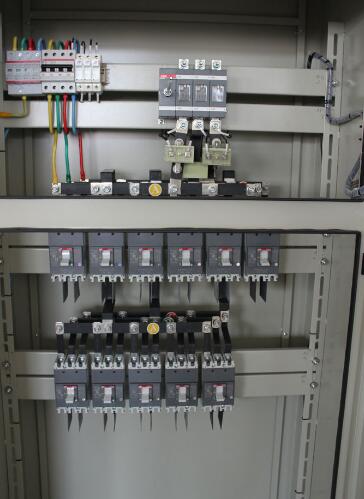

配电柜厂家接线
3、电缆标识
3.1、电缆标识牌用微机打印、压塑制作，内容包括电缆型号、规格、用途及走向。
3.2、标识牌的挂装应使用防蚀、防霉的绳带，宜采用化纤丝绳。
3.3、化纤丝绳系于电缆头上部,垂下的标识牌高度一致。
4、电缆接线。
4.1、线芯的绑扎应整齐一致，采用绑线或小扎带绑扎。绑扎线间距以70mm左右为宜。
4.2、当一电气柜内线芯特多时，应按配电柜单元或回路分束绑把以方便施工接线、查线和将来检修，尽量避免出现特大把束。
4.3、不论怎样排列，如何绑扎均应掌握尽可能的紧凑、整齐、美观实用又简单易行。
4.4、每个电气柜的绑扎接线应由同一人进行。
4.5、因芯线逐个接入端子而使线束逐渐变细时,应使芯线顺序靠拢或并入假线以形成新束,所弯角度和曲率应一致、美观。
4.6、电缆备用芯的长度应能保证接一盘内最远一个端子为宜。
4.7、二次配线必须进行校直处理,芯线进入端子前应手工依次弯曲成弧度相同的一排,排列一致无交叉(圆弧半经约20mm周长约100mm至120mm)。
4.8、线芯不得剥出太长,以刚刚插满端子排或正好弯制压接圆圈为宜,导线不得有接头。
4.9、每个端子排的一侧一般只接一根导线,最多不得超过两根,当同一节点有两根以上导线时,应加空端子转接。
4.10、二次配线终端应按设计要求使用线鼻或线叉,当设计无要求时应按规范进行,当使用单芯配线需弯圈进行压接时应按顺时针方向弯制。多股配线应拧紧后搪锡处理，严禁弯圈时伤及线芯。
4.11、线芯应压接牢固，严禁出现虚接现象。
4.12、电气柜二次接线必须使用统一的号头,号头打字必须使用直接加温烫字的号头打字机,号头字迹清晰且不褪色。
4.13、用于静态保护、控制逻辑等回路的控缆的屏蔽层、带、芯应按设计要求的方式可靠接地。
配电柜厂家接线图
5、安全注意事项：
5.1、电气柜接线盘底应固定牢靠，严防倒后砸伤接线人员。
5.2、电缆开剥时应小心从事，力度适度，防止划止划伤手掌及线芯。
5.3、使用断线钳、剪切芯线时，应注意不要崩伤眼睛。
5.4、配电柜内的扎带剪切完毕后进行电缆整理时，注意不要让扎带剪切口划伤手掌。
6、环境保护措施：
6.1、现场剪切掉的电缆芯线、刷掉的电缆外皮要清理干净，放到指定位置
