光伏低压配电柜【千亚电气】

返回列表 来源: 千亚电气 发布日期: 2020.01.20

              光伏低压配电柜, 图形符号一般都是表示在无电压无外力作用的状态,这种状态称为正常状态,简称常态,常态又称为复位状态。与复位状态相反的状态称为动作状态,由常态向动作状态变化的过程称为“动作”,由动作状态向常态变化的过程称为“复位”。例如,带零位的手动开关处于零位状态,用手操作后,手动开关就不处于零位状态而处于动作状态。再如,继电器线圈未通电时,继电器动合触点处于断开位置的状态,继电器动断触点处于闭合状态。

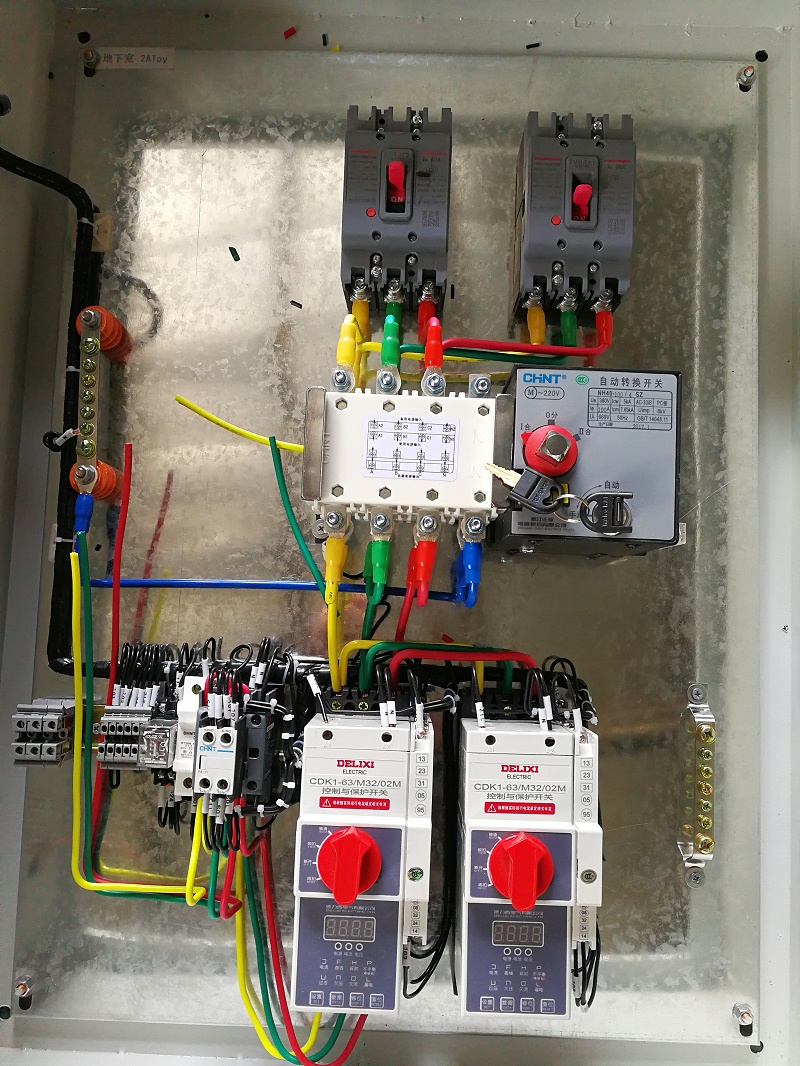

IMG_20170304_072730

             光伏低压配电柜,这里的“动合触点”意思是“动作后就闭合的触点”,也就是说在常态下处于断开的触点,在动作后才处于闭合状态,因此“动合触点”又称为“常开触点”。同理,“动断触点”意思是“动作后就断开的触点”,也就是说在常态下处于闭合的触点,在动作后才处于断开状态。因此“动断触点”又称为“常闭触点”。 工程设计绘制电气图所采用的电气图形符号,必须遵循国标GB/T 4728《电气简图用图形符号》。国家颁布的国标GB/T 4728《电气简图用图形符号》均按照垂直方位(即从上到下,触点动作方向从左到右)示出。

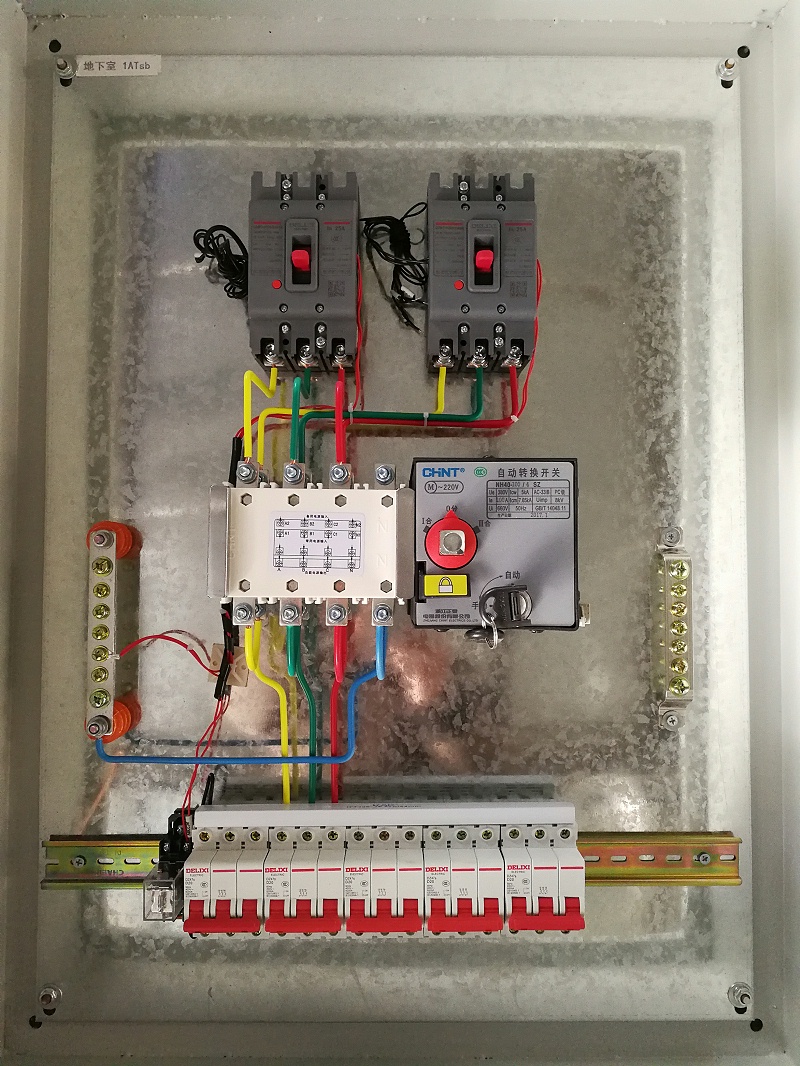

IMG_20170311_084918

             光伏低压配电柜,动合触点及动断触点的图形符号垂直布置示意图 电气设计图中的图形符号如果要求垂直布置,直接按国标绘制。如果设计图中的图形符号要求水平布置,应遵循如下原则:“从左到右,触点上闭下开”,也就是将国标中垂直布置的图形符号按照逆时针方向旋转90°即可从垂直方位转到水平方位。左侧的图形符号为垂直布置,右侧的图形符号为水平布置。

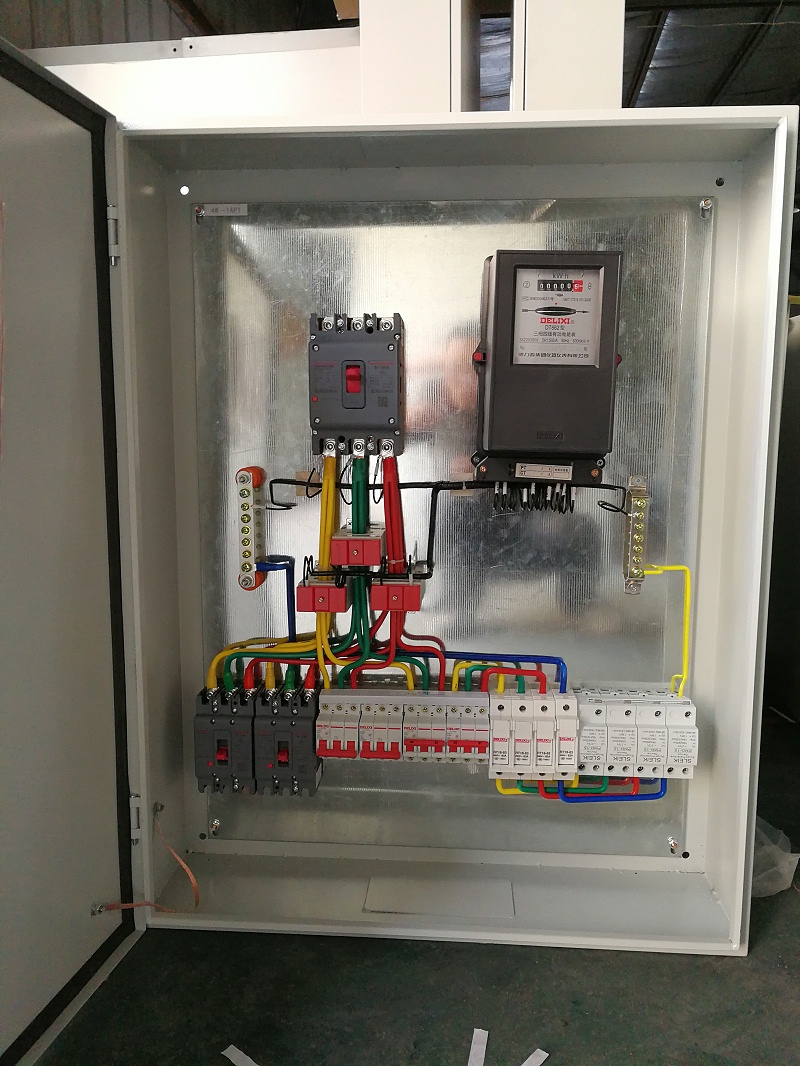

IMG_20170311_085028
