楼房低压配电柜【千亚电气】

返回列表 来源: 千亚电气 发布日期: 2020.01.23

              楼房低压配电柜, 根据以上的分析可知,在小接地电流系统中发生单相接地时,接地相的对地电压降低,其他两相对地电压升高,系统中出现零序电压和零序电流,电网的单相接地保护装置就是根据这一原理实现的。利用有方向性的零序电流构成有选择性的接地保护,利用零序电压构成无选择的接地保护。

timg (4)

             楼房低压配电柜,由于在小电流接地电网中任何一点发生单相接地时都会出现零序电压。所以通常将无选择性的接地保护装置称为绝缘监察装置。  绝缘监察装置的构成有两种形式:

①利用接于母线电压互感器二次侧的相电压上的三个低电压继电器构成;

②利用接于开口三角形侧的反映零序电压的一个过电压继电器构成。

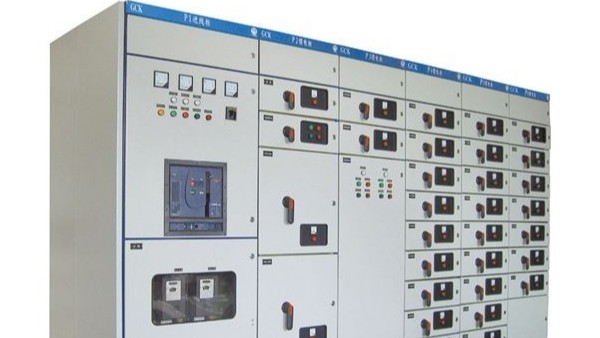

GCS型低压抽出式开关装置

            楼房低压配电柜,由于第一种形式不能区分电压互感器二次回路断线和电网中单相接地故障,而且需要设备较多,因此第二种形式应用比第一种形式广泛。在接线简单的电网中,绝缘监察装置是唯一的单相接地保护装置,不论在该电压等级电网中任何一条线路上发生单相接地,它都能发出预告信号。 由继电器构成的绝缘监察装置,只能发出预告信号,但是不能指示是哪一相发生了接地。为了判断接地相,在发电厂和变电站的中央信号屏上还装有三只接于相电压上的绝缘监察电压表。

530af3bae7ef96d72658f27580b6bc84

           楼房低压配电柜,正常运行时,三只电压表读数相同,当出现一相接地时,故障相的电压表读数降低,其他两相的电压表读数升高。值班人员听到电铃响并根据中央信号屏上的光字牌知道哪一级电网发生了接地故障后,可由绝缘监察电压表的指针判断故障相及故障程度,然后通过顺序拉闸的办法寻找故障线路。如拉开某条线路时,绝缘监察继电器返回(在室内配电装置有灯光和音响信号),绝缘监察电压表指示恢复正常,则所断开的线路就是故障线路。找到接地点后,可以在规定时间内将负荷转移,以便对故障线路进行检修。
