配电柜出线柜-铜排使用量该怎样计算呢【千亚电气】

返回列表 来源: 发布日期: 2019.12.10

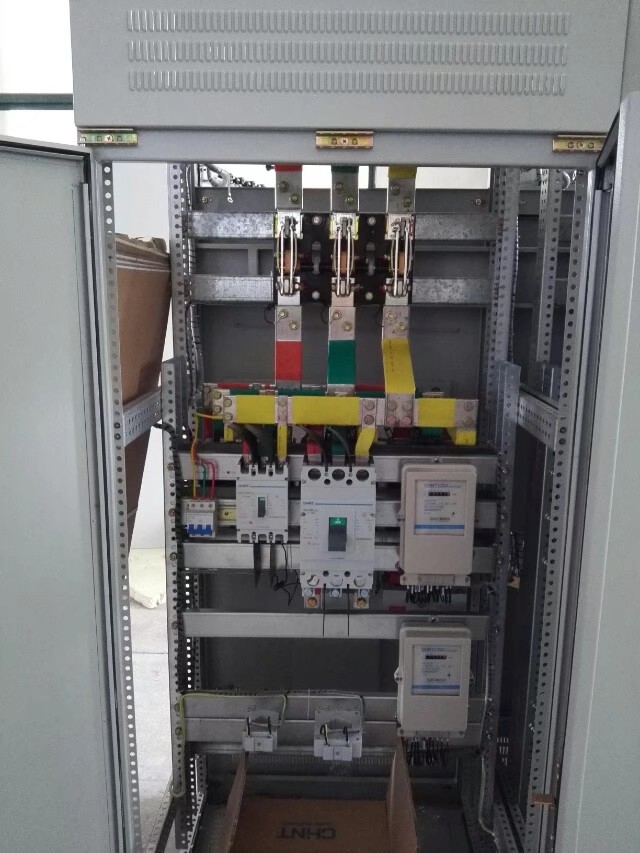

配电柜 出线柜基本都一样,只是出线回路有多有少。一般刀开关上端至母排ABC三相加起来1.5米,刀开关下端1.2米,加上出线开关汇流横排2米(1米宽的2.5米,1.2米宽的3米算),如果双刀的话刀开关上下端双倍,横排不变。配电柜出线柜空开上端分支排0.9米一个算,大小根据空开型号选择。

1497274275976

出线柜单刀1.5+1.2+2=4.7米
空开上端分支排0.9米*回路数
出线柜单刀3+2.4+2=7.4米

1497274284493

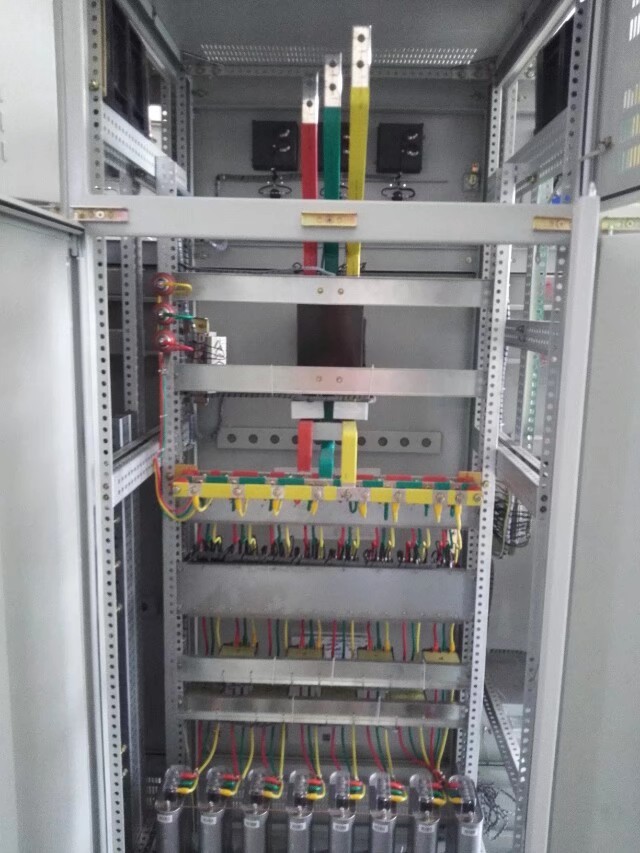

配电柜出线柜,零排N则需要从柜底伸到柜顶出去,加上中间需要折弯固定,一般在2.5m左右。断路器下端需要回流至母排,回流排ABC三相每根在1.5m左右(有刀开关的2.2m),加上断路器下端搭接排平均1m左右,柜侧进线的话断路器上端0.8m就够了,零排2m就够。下进线的话上端ABC三相各0.8m,下端各0.7m,零排母排上接线。如果双排的话直接双倍。
