配电柜二次走线-影响柜内布局美观【千亚电气】

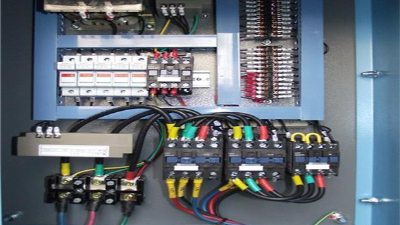

配电柜二次走线 ,根据二次接线图以及元件布置图确定的走线方式，按电器元件接点间的实际位置量裁导线，套上号码管。仪表室主干线一般选择在仪表室边框中央。对于各位置的继电器，下线时，应注意继电器安装形式、高低。

配电柜二次走线,对于配电柜后二次配线（如互感器线、行程开关线、照明接线等）在下线时，应注意柜体的宽度、深度，因柜体结构的不同，其走线方式不一样。柜体二次配线下线时应注意不同柜型的布线方式、继电器、接触器等电器元件的安装位置。

配电柜二次走线,接至电器元件或端子排上的元件在下线时应留有裕度，曲弯长度为50mm（包括电压传感器上的接线）。当端子采用B1型时，导线曲弯长度为85mm，采用JH1、D1型端子时，导线曲弯长度为95mm。
