配电箱相信大家都非常的熟悉，我们离不开电，电是我们日常家居生活中最重要的设备产品，我们几乎每天都要用电，如今对电已经形成了依赖，就像中了毒一样，戒也戒不掉，下面小编就简单介绍一下配电箱接线图和配电箱系统图。
配电箱接线图：
家庭配电箱接线图在进行安装的时候也是必不可少的，小编特地为大家准备了几幅很详细的接线图。

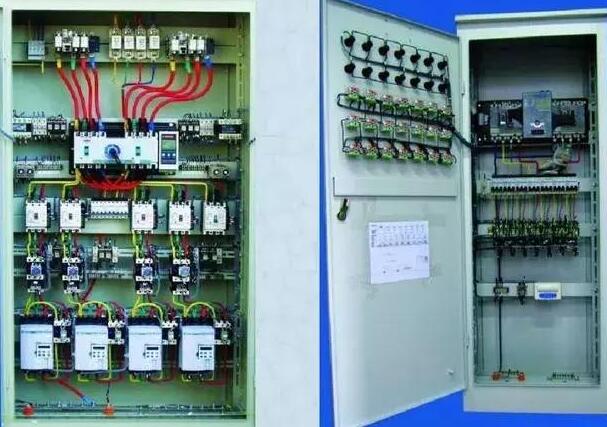

我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。
家用配电箱安装方法：
1、明装配电箱，配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的“出头余量”。对于较小的配电箱，也可在安装处预埋好木砖（按配电箱或配电板四角安装孔的位置埋设），然后用木螺钉在木砖处固定配电箱或配电板。
2、暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。在圬埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住
3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm；暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。
4、配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。这样，在装卸熔芯时不会触电。瓷插式熔断器应垂直安装。
5、配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。照明配电箱内，应分别设置零线（N线）和保护零线（PE线）汇流排，零线和保护零线应在汇流排上连接，不得绞接，应有编号。
6、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。金属壳配电箱外壳必须可靠接地（接零）。
总结：家庭用电是我们必须仔细和严格把关的一部分，电路的安装安全、完善，那么在今后的生活中也能够安心使用，消除家中的安全隐患。
