如何安装户内照明箱-千亚电气手把手教你

返回列表 来源: 发布日期: 2019.11.04

户内照明箱 通常指家庭用配电箱产品所制作的成套配电设备。那么该如何正确地安装对刚接触电工的朋友可能有点不太清楚,下面以80㎡一室一厅户型举例讲解:

78f5a38b2936e05b

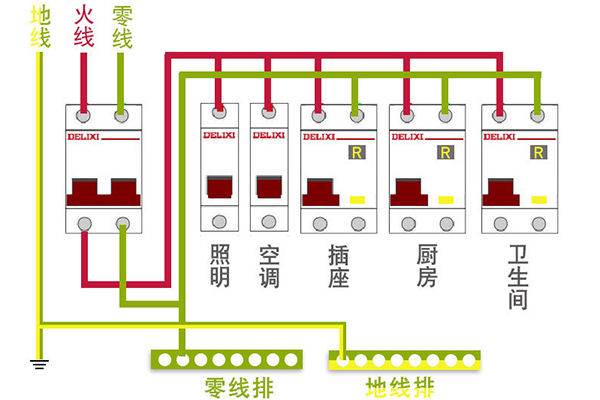

如图所示,户内照明箱中配备了一个DZ47 2P空开50A作为总开关,两个DZ47单匹空开选用16A来控制照明回路,3个25A DZ47LE“相线+中性线”漏电保护器分别控制插座、厨房、卫生间的电路,还需要汇流排以及国标电线。具体的安装线路如同所示:

2

户内照明箱系列自带零地排,因此不需要做准备,安装首先从总开下口分别出零火线接入各个控制开关的上口,DZ47LE开关,走边接线口为零线,右为火。切记在安装后需检查零火线是否相同,可用万用表测量,如相同说明存在错误接线方式。
