什么是MNS低压抽出式开关柜【千亚电气】

返回列表 来源: 发布日期: 2019.12.15

        什么是MNS低压抽出式开关柜 ,MNS低压抽出式开关柜设备适用于发电厂、石油、化工、冶金和纺织行业。作为三相交流频率为50 (60) Hz、额定工作电压为380V至660V、额定电流至4000A及以上的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。其结构特点主要表现在以下几个方面:

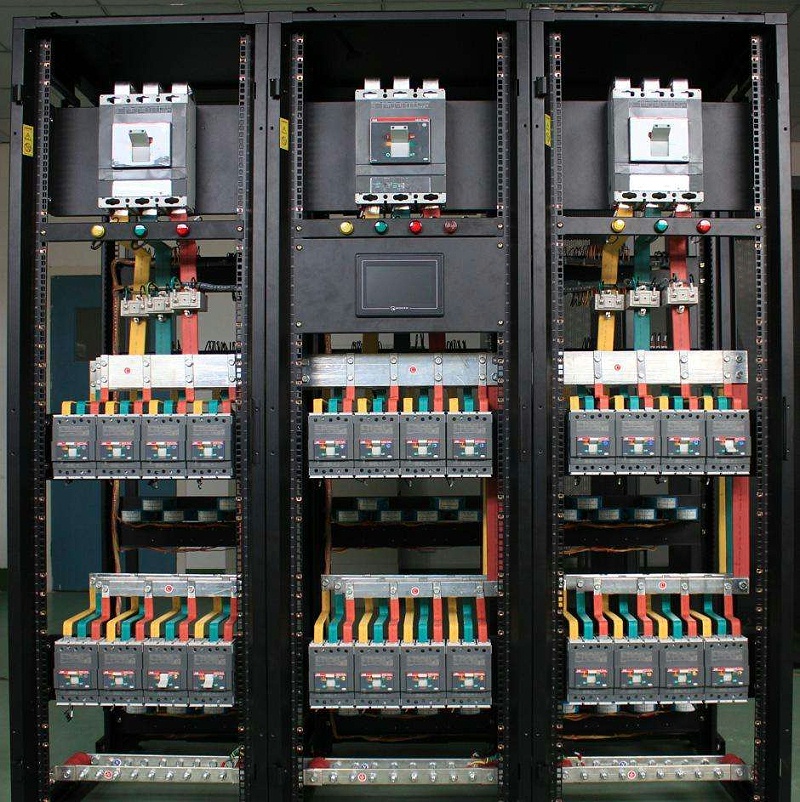

timg (7)
MNS低压抽出式开关柜柜体由冷轧钢板及冷轧型材加工成结构件,用螺栓组装而成,每一 柜体分隔成三个部分:

①顶部可供主母线贯穿的主母线室:

②前面部分用隔板分隔成若干个功能单元小室,组合后高度为1760mm;

③后面部分为电缆室,室内装有支架,用于敷设进出电缆。

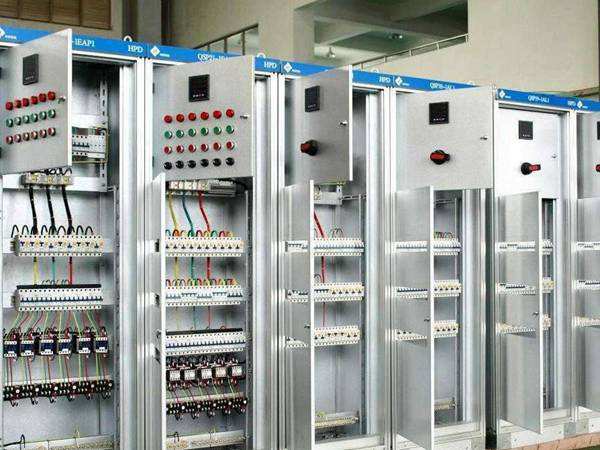

timg (3)
      1)MNS低压抽出式开关柜抽屉式系统:每个功能单元的电器元件均安装在一 个抽屉上,可使整个单元脱离柜体,维修安全、方便。
      2)MNS低压抽出式开关柜插入式系统:主开关为插接式结构,用手柄摇动螺杆来完成与母线的接通和断开。

      3)MNS低压抽出式开关柜固定式系统:电器元件均固定安装于小室内的横梁或安装板上
