污水厂低压配电柜【千亚电气】

返回列表 来源: 千亚电气 发布日期: 2020.01.28

                 污水厂低压配电柜, 热继电器由于电动机过载动作后,若要再次启动电动机,必须待热元件冷却后,才能使热继电器复位。一般复位时间是:自动复位不大于5min,手动复位时间不大于2min。

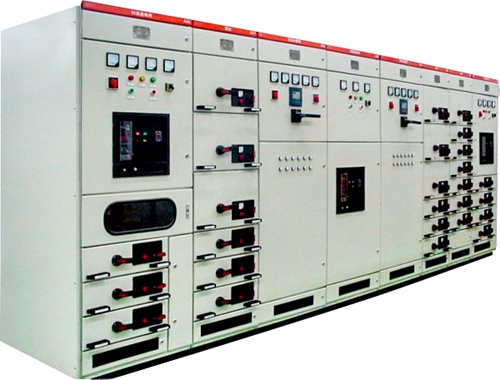

GCS型低压抽出式开关装置

                污水厂低压配电柜,热继电器进出线端连接导线,应按电动机的额定电流正确选用,尽量选用铜导线。热继电器的连接线除导电外,还起导热作用。如果连接线太细,则连接线产生的热量会传到双金属片,加上发热元件沿导线向外散热少,从而缩短了热继电器的脱扣动作时间;反之,如果采用的连接线过粗,则会延长热继电器的脱扣动作时间。所以连接导线截面不可太细或太粗,应尽量采用说明书规定的或相近的截面积。

GGD型交流低压配电装置

               污水厂低压配电柜,热继电器线路的连接具体应按产品说明书要求进行安装。以VJ9100热继电器为例,接线时必须与互感器配套使用,将电动机的三根相线分别穿过互感器A、B、C三个孔。端子1~4分别接互感器上黄、绿、红、黑四根引线。端子7~10为两组内部继电器输出,正常工作时7、8断开,9、10闭合(如果启用了时间继电器功能,则延时吸合),当发生故障时,9、10断开,7、8闭合,切断电动机电源。

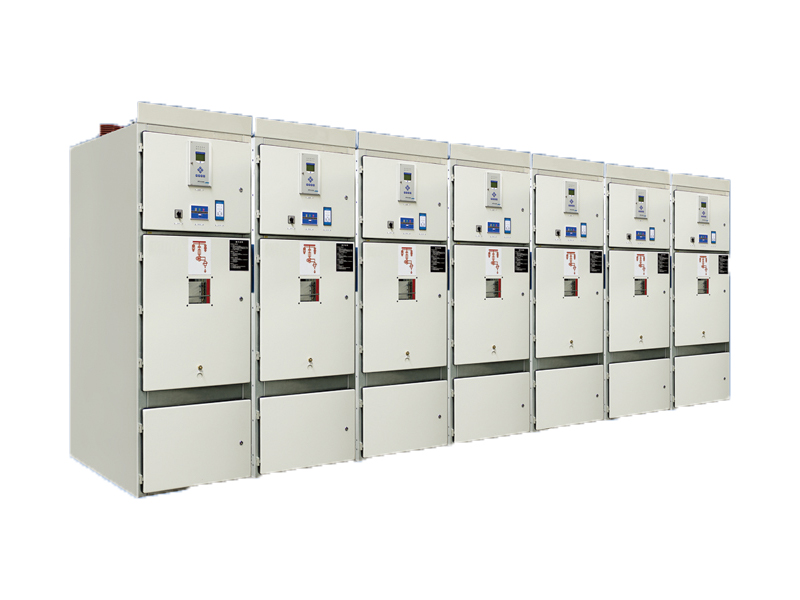

KYN28-12金属铠装移开式开关设备

              污水厂低压配电柜,VJ9100热继电器线路的连接 行程开关的安装与连接,行程开关安装时,安装位置应准确,安装要牢固;滚轮的方向不能装反,挡铁与其碰撞的位置应符合控制线路的要求,并确保能可靠地与挡铁碰撞。在安装时或在检查行程开关时,要把它固定牢固,并用手拨动或压动行程开关动作头,仔细听声音,检查是否有“啪”的响声,如果没有,应打开行程开关,调节连接微动开关与动作轴的螺钉。行程开关在使用中要定期检查和保养,除去油垢及粉尘,清理触点。经常检查其动作是否 灵活、可靠,及时排除故障,防止因行程开关无动作而导致设备和人身安全事故。
